Работа с редактором жизненного цикла и воркфлоу

Обновлено: 09.04.2026

Работа с графическим редакторомРабота с графическим редактором

Графический редактор используется для настройки схемы жизненного цикла и воркфлоу. С его помощью можно добавлять элементы, создавать переходы и редактировать связи между ними.

После обновления настройка выполняется прямо на схеме. Это упрощает работу с маршрутами, ускоряет внесение изменений и делает структуру более наглядной.

Общий принцип работыОбщий принцип работы

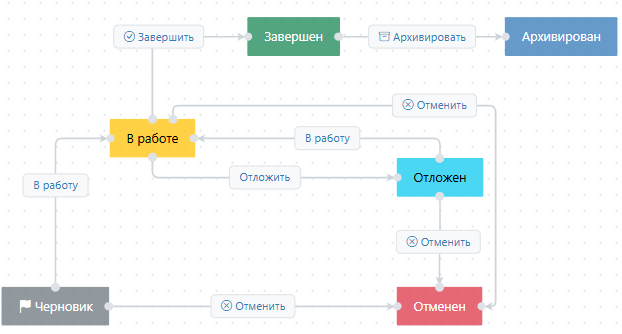

В редакторе элементы схемы отображаются в виде блоков. Связи между ними — в виде стрелок.

В зависимости от типа настраиваемой схемы в редакторе можно:

• добавлять новые элементы;
• настраивать их свойства;
• соединять элементы переходами;
• изменять маршрут стрелок;
• менять точки подключения стрелки к блоку;
• автоматически упорядочивать схему.

Как работать со схемойКак работать со схемой

Перемещение элементовПеремещение элементов

Элементы схемы можно перемещать по рабочей области.

Чтобы изменить расположение элемента:

1. Выделите нужный блок.
2. Перетащите его в нужное место на схеме.

Рекомендуется располагать элементы последовательно, вдоль основного маршрута процесса. Это упрощает чтение схемы и дальнейшую поддержку настройки.

Добавление элементовДобавление элементов

Состав доступных элементов зависит от типа настраиваемой схемы.

При работе с маршрутами согласования в схему добавляются функции. Базовая настройка воркфлоу включает функции Старт, Финиш и Задача.

При работе со схемой можно добавлять новые состояния. Для каждого состояния в карточке задаются:

• наименование;
• код;
• стиль;
• свойства состояния.

Создание переходовСоздание переходов

Элементы схемы связываются с помощью переходов.

После создания перехода можно перейти к его настройке и заполнить необходимые параметры. В зависимости от сценария у перехода могут быть заданы:

• права доступа;
• другие свойства.

Для переходов можно назначить исполнителей по Роли, Группе, Пользователю или набору прав.

Точки маршрутаТочки маршрута

Для удобного редактирования стрелок используются точки маршрута.

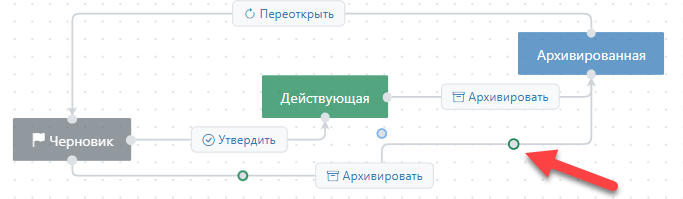

Чтобы добавить точку маршрута:

1. Наведите указатель на линию перехода.
2. Перетащите линию в нужную сторону.

На линии появится точка маршрута. Её можно перемещать, чтобы изменить изгиб стрелки и провести её в обход других элементов.

Точки маршрута удобно использовать, если переходы пересекаются или расположены слишком близко.

С их помощью можно:

• изменять изгиб стрелки;
• проводить линию в обход других блоков;
• делать схему более аккуратной и читаемой.

Перенос точки подключения стрелкиПеренос точки подключения стрелки

В редакторе можно изменить не только форму линии, но и точку её подключения к элементу.

Это позволяет:

• перенести начальную точку соединения;
• перенести конечную точку соединения;
• скорректировать схему без удаления и повторного создания перехода.

Такой способ особенно удобен, когда логика уже настроена, а требуется только улучшить визуальное расположение связей.

Удаление переходаУдаление перехода

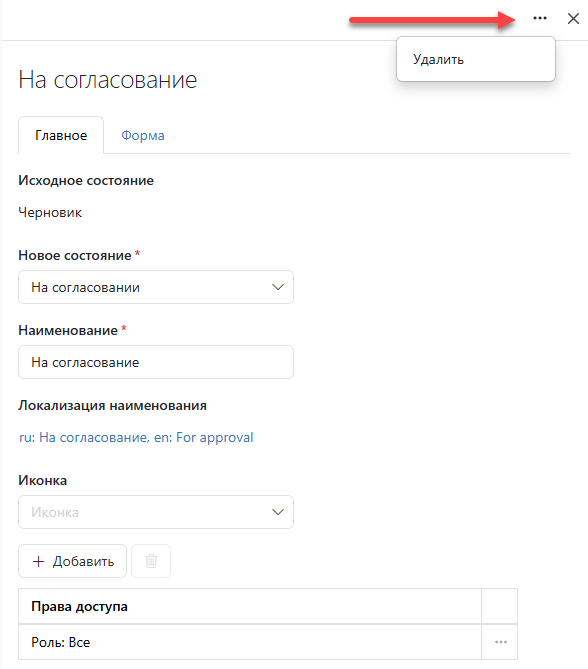

Чтобы удалить переход:

1. Выделите нужный переход на схеме.
2. Выполните одно из действий:
   • нажмите на переход и в дополнительном меню выберите пункт Удалить
   • выделите нужный переход и нажмите клавишу Delete

     Используйте удаление, если переход был создан ошибочно или его требуется провести заново.

Панель инструментов редактораПанель инструментов редактора

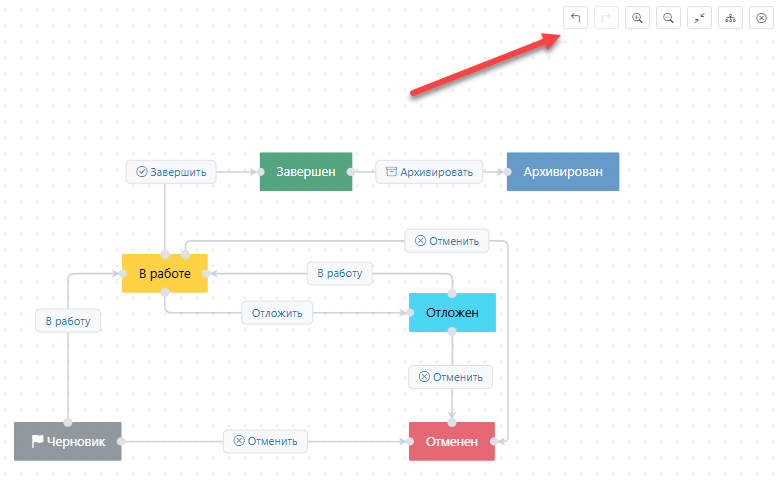

В верхней части редактора расположена панель инструментов. Она используется для управления схемой и рабочей областью.

На панели доступны следующие команды:

• Отменить — отменяет последнее выполненное действие.
• Повторить — повторно выполняет отменённое действие.
• Увеличить масштаб — увеличивает масштаб рабочей области редактора.
• Уменьшить масштаб — уменьшает масштаб рабочей области редактора.
• Центрировать схему — размещает схему по центру рабочей области.
• Расположить автоматически — автоматически выравнивает элементы схемы на рабочем поле.
• Сбросить точки маршрута у соединений — удаляет вручную настроенные точки изгиба у всех соединений и возвращает линии переходов к исходному виду.

Практические рекомендацииПрактические рекомендации

При работе с редактором рекомендуется:

• располагать элементы по ходу процесса;
• избегать большого количества пересекающихся стрелок;
• использовать точки маршрута для сложных участков схемы;
• переносить точки подключения стрелок вместо пересоздания переходов;
• применять Расположить автоматически после крупных изменений.
